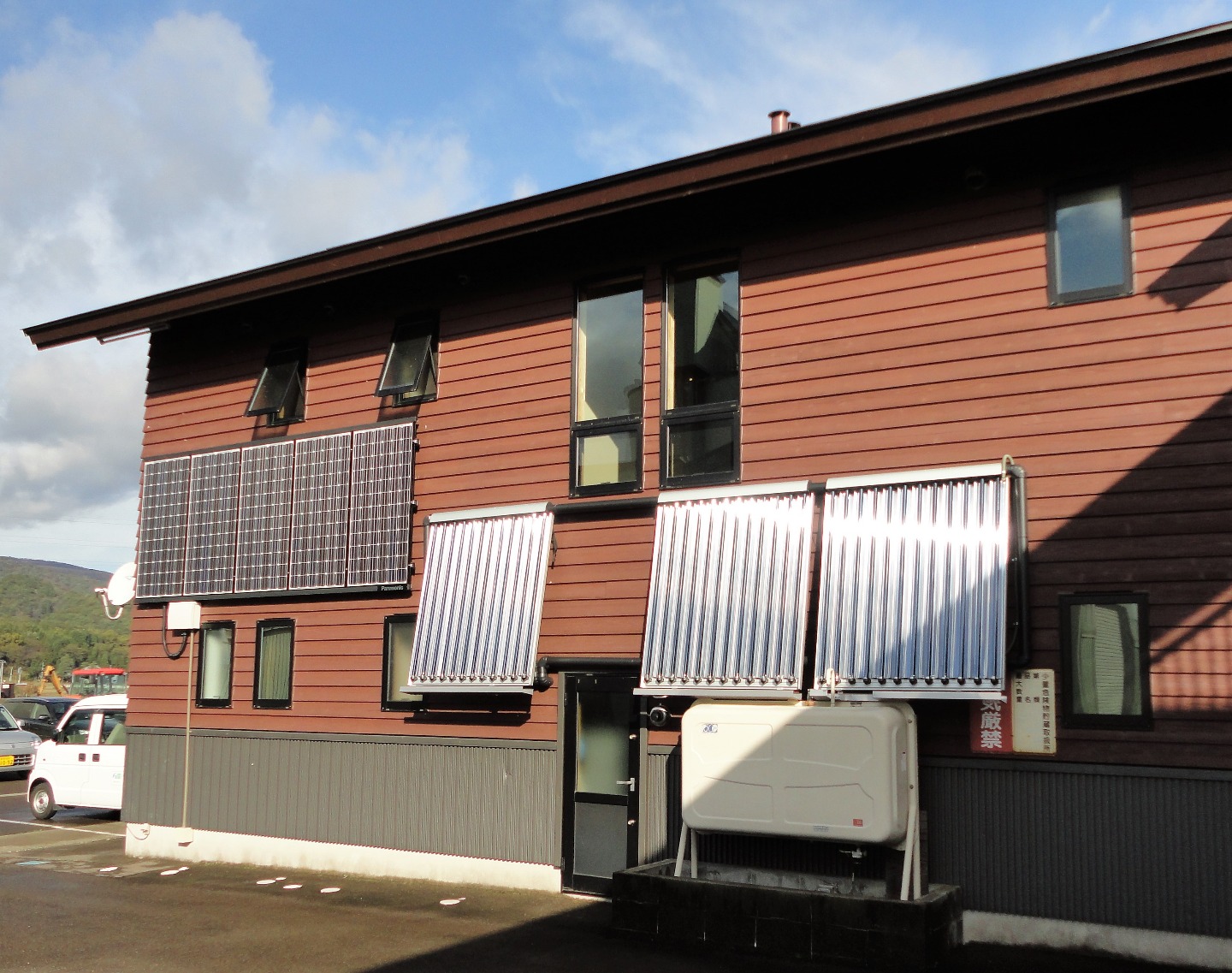

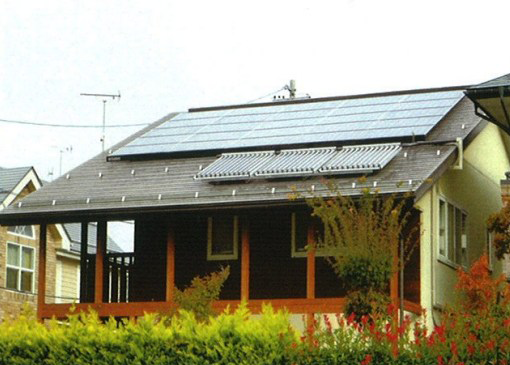

長野市M邸 中央に設置されたものが太陽集熱器 左右は太陽光発電パネル

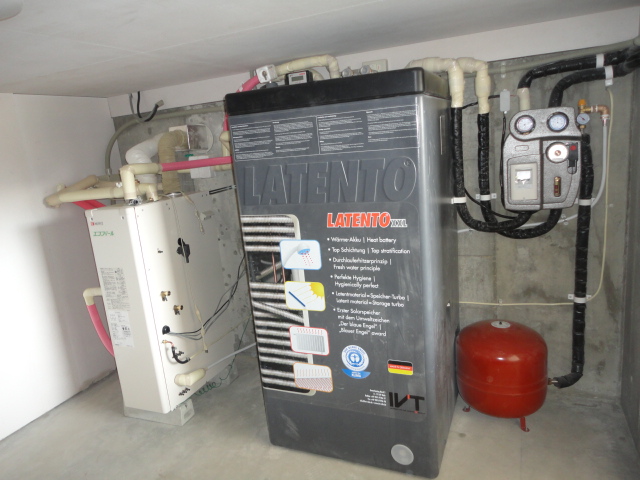

スキップフロア床下空間に集熱タンクと給湯補助ボイラ-

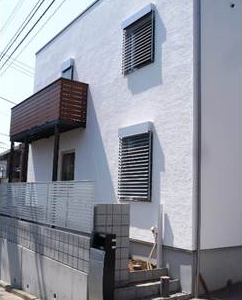

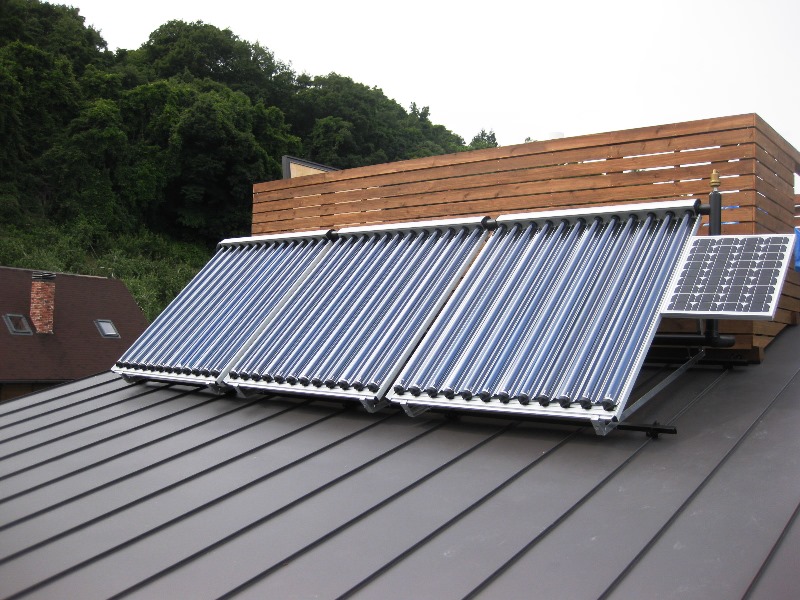

米国パッシブハウス研究所初の認定付き住宅(横浜)に採用。(2014/7/31完成)

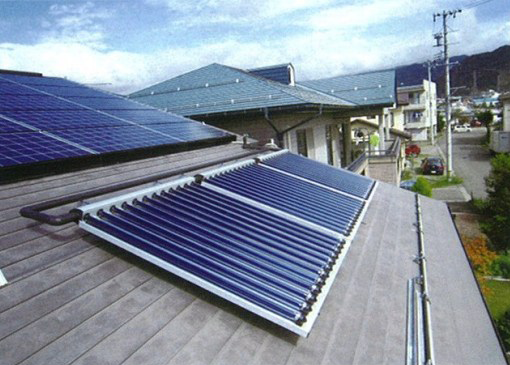

長野県池田町 T邸 2011年7月設置
新潟県上越市 某事務所 2011年11月設置

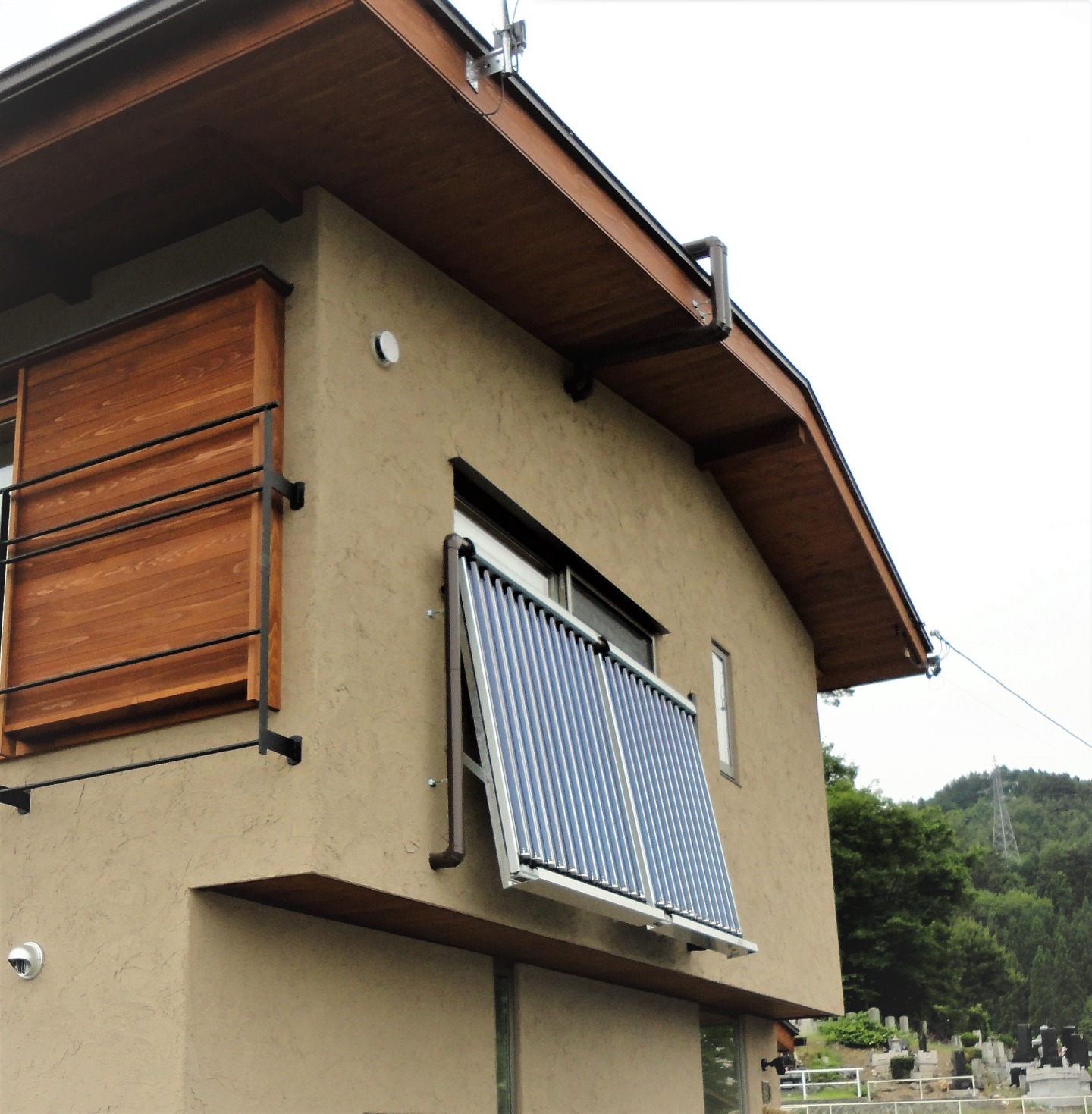

雪の多い地域では、壁設置にすることで積雪を防ぎ、しかも冬季は日射高度が低いですから、太陽集熱器の傾斜角度が70~80度で日射取得が有効です。
夏季は日射高度が高く集熱面積が少ないですが、真空管式により日射取得は豊富です。地域別の日射量を集熱器の角度、方位で算定し検討をいたします。
集熱器取付け屋根が北東面しかなく、25度傾斜の屋根に75度傾斜の架台を制作し、
南西面50度の集熱面を確保。
真空管式集熱器2㎡タイプ×3台設置
蓄熱タンク・ポンプステーションは1階納戸に設置
給湯補助ボイラーは、灯油エコフィールに交換。
暖房は、既存の灯油ボイラー使用。
集熱器架台の組立・設置
銅管銀ロウ溶接にて配管
貯湯タンク、膨張タンク設置
タンク・熱交換器配管
真空管挿入後
気水分離器・流量計
システム稼動前は遮光シートをかぶせなければ、真空管内は200℃を超える。
既存貯湯タンクへの連結
収納庫内にコントローラ-

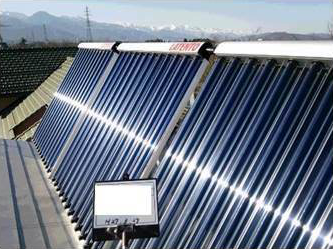

集熱面積 新館90㎡、旧館150㎡ 合計240㎡ ヒートパイプ式真空管集熱器 給湯利用
老人ホーム50名、ショートステイ20名、小規模生活40名、デイサービス60名の大型施設。
約一ヶ月の工事となりました。
S邸
集熱架台組立・設置
気水分離器取付け
配管・保温・ラッキング終了
ソーラー対応流量計
真空管挿入、万一の破損交換も簡単です。
集熱器設置完了
不凍液循環まで遮光シート貼り
貯湯タンク4000ℓ
全景

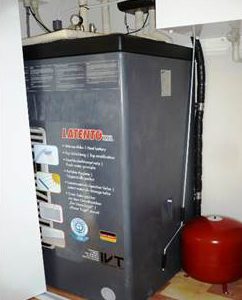

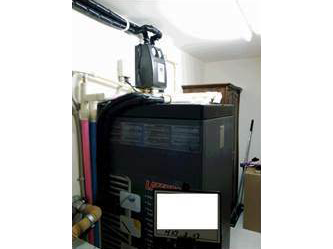

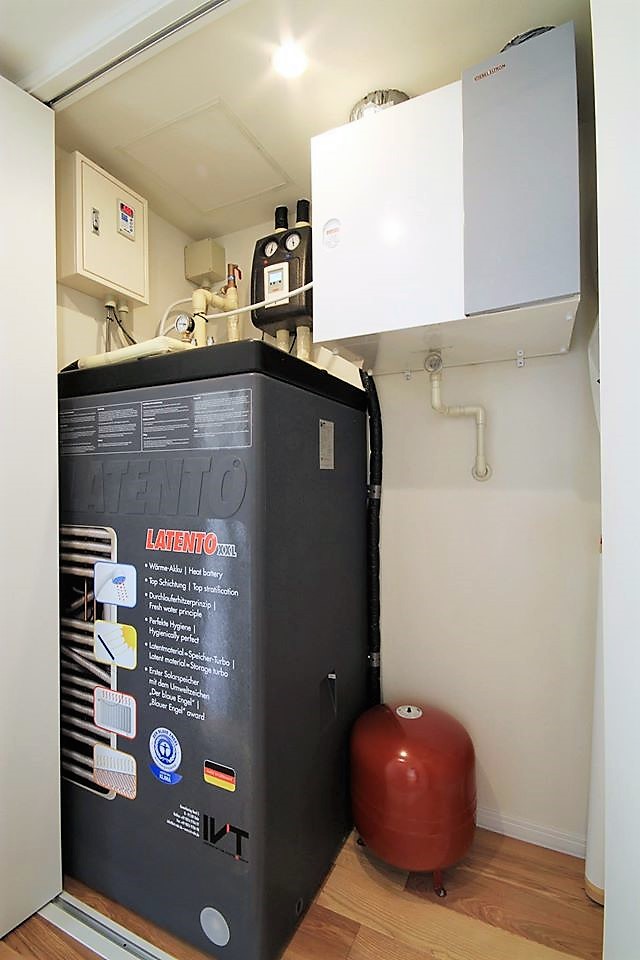

Y邸 ラテント500L熱交換内蔵タンク
ポンプステーション
膨張タンク
暖房用制御BOX
ソーラー専用不凍液
かつては世界のトップ水準を誇った日本の太陽熱利用産業でしたが、最近は停滞しています。

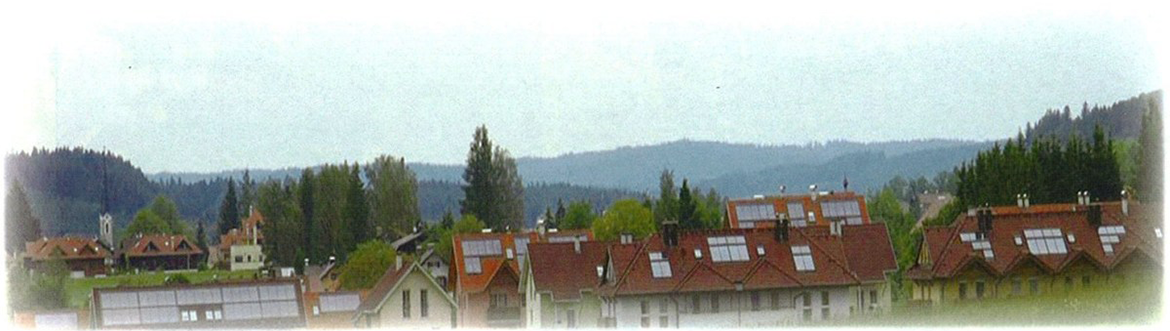

日本を代表する大企業がこぞって太陽熱利用産業に参入しながら、その効果を引き出す技術革新やメンテナンスをおろそかにした結果ではないでしょうか。太陽熱利用の普及率で世界一のドイツは、益々その価値を市民が認め、年間日射量では日本より平均約20%も少ないにもかかわらず、普及が拡大しています。
「もう一度、見直す時がきています!」
◆ 将来各エネルギーの価格高騰は必然。
◆ 今後、温暖化防止策としてCO2排出量削減が必須。
◆ 真空管の採用により太陽集熱効果がアップ。
◆ 住宅の断熱性能が高くなり、活用範囲が広がった。
◆ 太陽光発電との組合せにより、ゼロエネルギーハウスを効率よく実現。
ー以上の点などを含めて、おすすめいたしますー
ストレージタンクの水は、蓄熱貯蔵のみに使用されます。
交換も消費もされません。

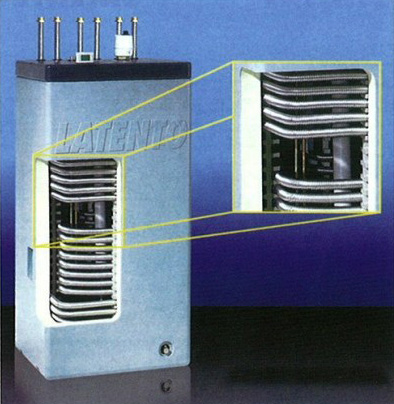

ストレージタンクは全体的にプラスチックで作られていて内側と外側の壁は耐衝撃性ポリプロピレン(PP)、中間のスペースには高耐熱ウレタンフォームで満たされています。非常に高い保温性と表面からの熱ロスを最小にし貴重なエネルギーを節約します。
最新の熱技術と水の衛生を最重要に考案され、その構造は、一般的な大容量貯湯槽とは根本的に違います。
家庭の水道水がステンレス製の波状熱交換器の中を通って熱交換されるので、水の衛生上最適です。
温められた水道水が、短い期間だけストレージタンクに残っているよう設計されました。
これは、家庭用給湯水に沈殿物(石灰、堆積物、錆び)が生じるはずがないことを意味しています。
▲
レジオネラ菌には、約35種類のタイプの少なくとも17種類が病気を引き起こします。
暖房用に給湯と同様、ステンレス製の波状熱交換器が組みこまれています。

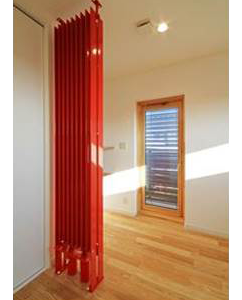

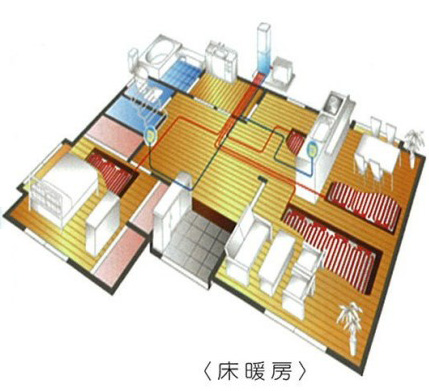

パネルヒーターや床暖房の補助に使い、省エネをはかります。
エネルギーは、より貴重で高額になってきています。
ガラス管を透過した光は真空層を通り抜け、内側ガラスの真空側表面に金属系の吸収膜(選択吸収膜)に達します。選択吸収膜は、太陽光の赤外線から熱を吸収し、管内面を加熱します。真空は熱を伝えないので、外部への放熱がほとんど無く、ガラス管内部は200℃を越える温度まで加熱することができます。
軽量(2㎡対応総重量37kg)で施工が簡単。
あらゆる屋根に取付可能です。
コンパクトでデザイン性に優れています。
不凍液を使用することで凍結の心配はありません。
パラボラ型反射板を組み合わせることで、様々な角度からの日射に対して効率よく集熱することが可能です。
給湯・暖房とも補助熱源は、灯油・ガス・電気(エコキュートなど)最近では薪ストーブで温水暖房が併用できるタイプなど、様々な機種に対応できます。
●既にお使いの熱源(ボイラー)への接続も可能です。ご相談ください。

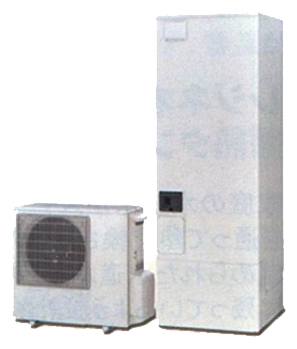

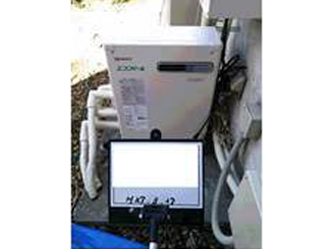

エコキュート

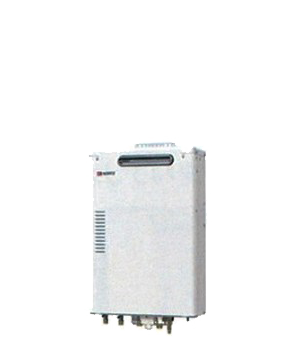

ガスボイラー

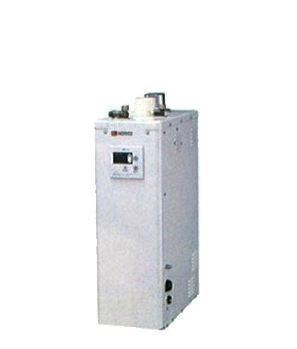

石油ボイラー
ポンプユニット
ソーラー対応不凍液
世界初のエコラベル制度「ブルーエンジェル」取得。(ドイツ)
◂ 優れた機能だけでなく、製造から最終処分にいたる様々な側面の環境保護が考慮されている製品及びサービスに認定されるものです。
